U-Boot Modell Typ VII C: U 96
(ehemals U 47) von Robbe - Der Turm |
|
|
|
||
Da U 96 die Flak auf einer Plattform auf dem Turm, dem sogenannten „Wintergarten“, hatte, habe ich das alte Turmdeck ausgeschnitten und ein neues aus 1,5 mm ABS angefertigt. Ich habe es gelocht, indem ich es unter eine gelochte Metallplatte gelegt habe und durch deren Löcher mit einem 1 mm Bohrer gebohrt habe. Den Überstand des Decks habe ich zum Turm hin abgeschrägt, indem ich zwei Stücke 0,5 mm ABS entsprechend zugeschnitten und unter den Überhang geklebt habe. Den hinteren Sehrohrsockel
habe ich mit diversen Griffen und Bügeln aus 1 mm Messingdraht und einem Kompass
von Aeronaut versehen. |
||
 |

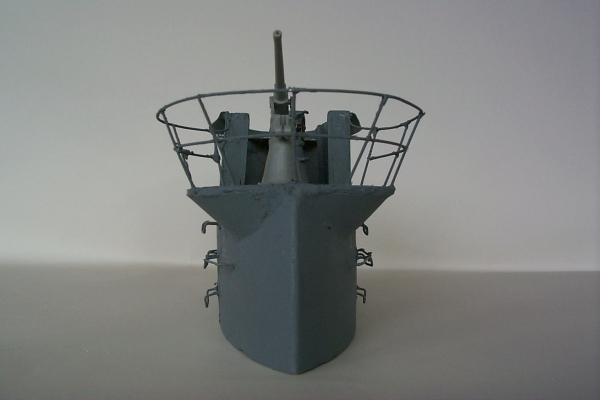

Blick auf die neue Flak-Plattform
großes Bild in neuem Fenster
|
|
 |

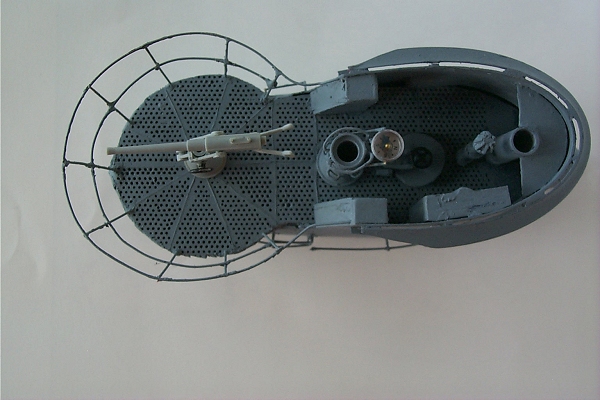

Der Turm von oben gesehen
großes Bild in neuem Fenster |
|
 |

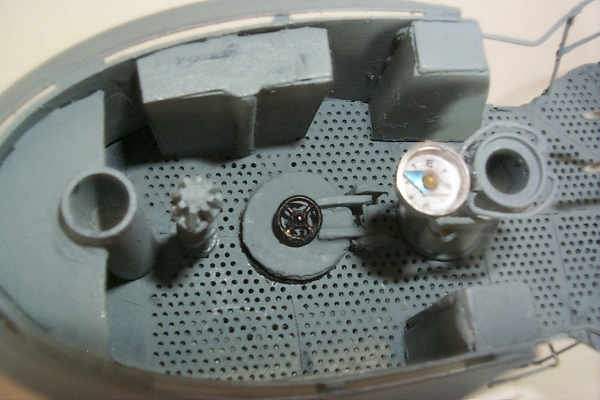

Das Turmdeck mit Turmluk und Kompass
großes Bild in neuem Fenster |
|
Für das Turmluk habe ich einen 2 cm Schlüsselring so zersägt, dass ich zwei Ringe habe. Der eine Ring wird auf das Turmdeck geklebt, der andere auf eine entsprechend rund zugeschnittene Plastikscheibe. Jetzt kann man das Turmluk mit einem selbst gemachten Plastikscharnier beweglich ans Deck kleben. Nun habe ich es mit zwei Handrädern versehen: eines außen, eines drinnen (Die Handräder sollten vier und nicht fünf Speichen haben, weil das originalgetreuer ist). Der UZO-Sockel (U-Boot-Zieloptik-Sockel) wird, wenn man keine Drehmaschine hat, aus einem dünnen Rundholz, auf das Kunststoffringe aufgeschoben werden, hergestellt. Der obere Teil besteht aus 0,5 mm ABS-Stückchen. Der vordere Sehrohrsockel wird aus einem Aluminiumrohr hergestellt. Ich habe verzichtet, die Sehrohre anzubringen, da sie beim Original meist eingefahren waren. Die 2 cm Flak habe ich wieder mit einem Handrad mit vier Speichen (von Graupner) versehen und es auf die andere Seite als auf die vorgesehene geklebt, weil es so im Original war. Die Reling besteht aus 1 mm Messingdraht, den ich weich verlötet habe. Demnächst kommen noch die Positionslichter und der lachende Sägefisch hinzu. |
||
| . | ||
 |
Der Turm mit der UZO-Säule
großes Bild in neuem Fenster |
|
. |

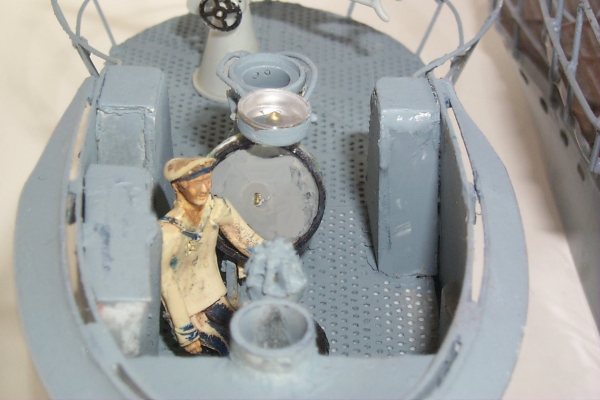

Ein Besatzungsmitglied im offenen Turmluk
großes Bild in neuem Fenster |
|
| . | ||
| . | ||
